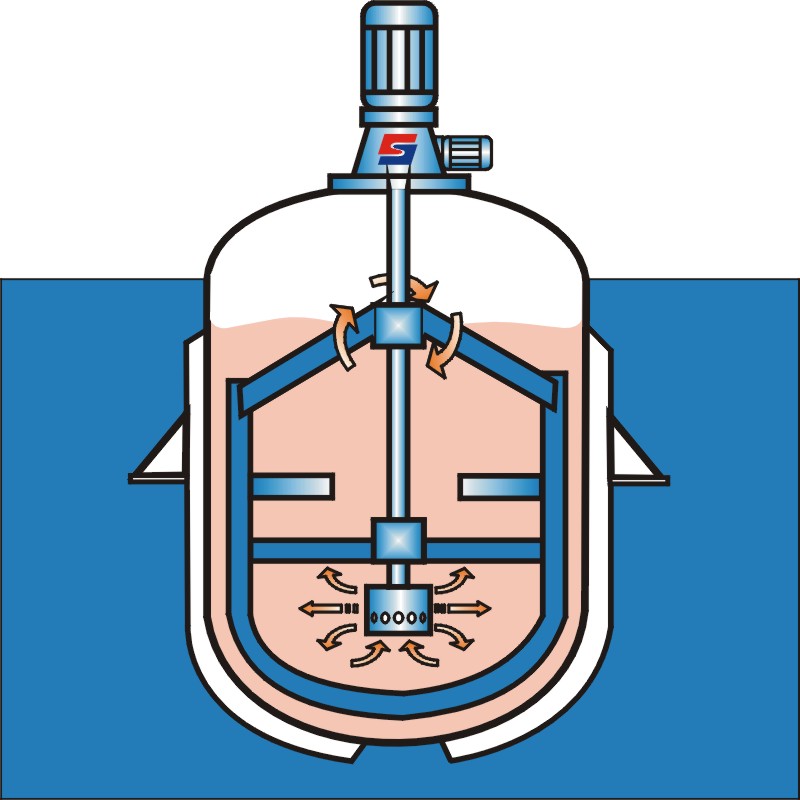

本產品在通常的高剪切乳化基礎上,把具
有不同功能的框式攪拌器與高剪切乳化機結
速度下獨立運行。可消除粘稠物料的附壁、
凝聚、結團、沉淀等問題。適應各類高粘度
物料的溶解、分散、反應、乳化等復雜性工
藝過程。與分體式攪拌相比；組合式乳化機
布局更合理，攪拌乳化更均勻。外觀更美觀。
SGR2000型組合式乳化機結構圖
1、定子
2、轉子
3、軸承座
4、滑動軸承
5、立桿
6、漿葉
7、攪拌框
8、骨架油封
9、球軸承
10、主軸
11、填料密封
12、滾柱軸承
13、蝸輪箱體
14、單列球軸承 |
15、推力球軸承
16、雙列球軸承
17、內齒聯軸器
18、高剪切乳化電機
19、框攪拌電機
20、槽鋼梁
21、固定蓋板
22、穩流管
23、導熱油出口
24、測溫探頭
25、放料口
26、導熱油進口
27、活動蓋板
28、夾套排氣口 |
●技術參數
|
型 號 |
乳化機功率 |
乳化機轉速 |
框攪拌功率 |
框攪拌轉速 |
處理量(L) |
|
SGR2011 |
1.1 |
2900 |
1.1 |
30～65 |
50～100 |
|
SGR2040 |
4 |
2900 |
1.5 |
30～65 |
100～200 |
|
SGR2075 |
7.5 |
2900 |
2.2 |
30～65 |
500～1000 |
|
SGR2185 |
18.5 |
1470 |
5.5 |
35～51 |
1000～2000 |
|
SGR2220 |
22 |
1470 |
7.5 |
35～51 |
1500～3000 |
|
SGR2370 |
37 |
1470 |
11 |
35～51 |
2000～5000 |
注：＊表中上限處理量是指介質為“水”時測定的數據。
＊數據如有更改，恕不另行通知，正確參數以提供的實物為準。
注:為了您選型的正確,請與本公司技術部聯系
